超声波测厚仪的测量原理是什么?都可以测哪些材质?

日期: 2022-08-15
浏览: 2034

       超声波测厚仪可以精确测量多种材料的厚度和声速,常用于检测各种板材、结构和加工零件的厚度,及管道、压力容器表面耗损程度。

       因其无损测量、精准快速的特点,被广泛应用于金属生产、陶瓷加工、玻璃制造、管道防腐、船舶防腐、航空航天等行业领域。超声波测厚仪的测量原理是什么?都可以测哪些材质?

       那么超声波测厚仪的原理是什么呢?它又可以测量哪些材质呢?

一、测量原理

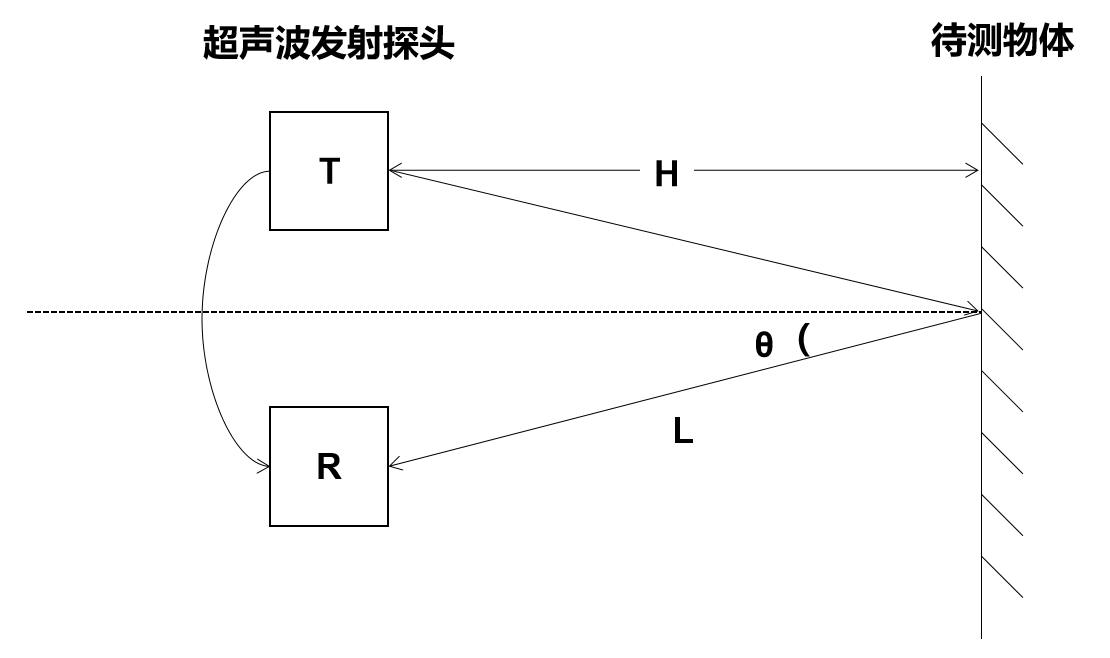

       超声波测厚仪应用了超声波脉冲反射原理,超声波探头发射脉冲至被测物体表面,脉冲到达材料分界面时,被反射回探头。

       因此通过精确测量超声波在材料中传播的时间,就可以确定被测材料的厚度。

超声波测厚仪的测量原理是什么?都可以测哪些材质?


       其中发射脉冲的超声探头可分为单晶纵波探头和双晶纵波探头。单晶纵波探头只有一个压电晶片,通过超声自发自收的方式进行测量。

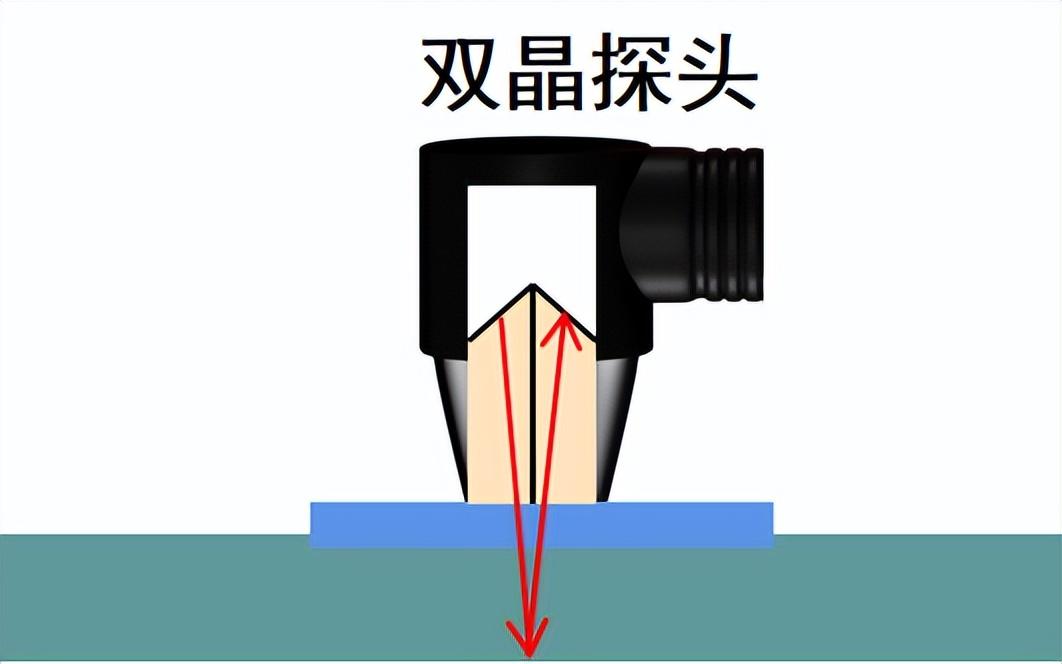

       双晶纵波探头又称分割式探头,内部由通过隔音屏障分开的两个纵波晶片与传感器组合而成,其中一个传感器发射超声波,另一个则作为接收器接收回波。

超声波测厚仪的测量原理是什么?都可以测哪些材质?


       双晶探头具有多种优势,可以紧贴在粗糙、曲面工件表面,耦合效果更好。同时,双晶探头还可以有效减少超声波在传播过程中产生的杂波,使测量更准确。

      宇问最新上市的EC-2000超声波测厚仪,使用的就是高灵敏双晶纵波探头。

二、可测材料

      基于此原理,凡是能使超声波以一恒定速度在其内部传播的各种材料,均可采用超声波测厚仪进行厚度测量,包括钢、铁、铜、铝等金属材料,塑料、陶瓷、岩石、玻璃等非金属材料。

超声波测厚仪的测量原理是什么?都可以测哪些材质?


三、材料声速对照表

以下为超声波测厚材料声速对照表,所列声速均为近似值,仅供参考。

超声波测厚仪的测量原理是什么?都可以测哪些材质?

       深圳宇问加壹传感系统有限公司,简称“宇问测量”,是国内领先的智能检测仪器与解决方案服务商。公司成立于2011年,拥有无损测厚、环境监测、温度与专业记录、冷链记录、综合检测五大核心产品线,产品辐射全球141个国家与地区,是一家致力于为各生产制造业、工业、服务业等百业赋能的国家高新技术企业。
